Raspberry Pi 5 ： NVMe-SSD起動とマイクロSD起動を併用したコスパの高い活用

PCI-Expressは「Peripheral Component Interconnect-Express」の略称でパソコンのパーツ類を接続する、高速でデータ転送可能なシリアルインタフェースで、グラフィックボードなどの接続に使われます
詳しくはこちらをご参照ください

NVMeは「Non-Volatile Memory Express」の略で、SSDをはじめ、不揮発性メモリを使用したフラッシュストレージのために最適化された通信プロトコル
NVMeについてはこちらをご参照ください

目次
１．USB SSD起動とマイクロSD起動を切り替えにより１台で複数のOSが使える！
２．Raspberry PiはいろいろなOSが使える
３．Raspberry Pi 5にNVMe M.2 SSDを装着する
４．マイクロSDカードの内容をNVMe M.2 SSDに書き込む
５．PCIe 3.0で動作させる
６．マイクロSDカード起動とSSD起動の切り替え
7．マイクロSDカードのファイルをSSD起動側で編集
8．かかった経費

topへ

１．USB SSD起動とマイクロSD起動を切り替えにより１台で複数のOSが使える！

Raspberry Pi １台で２台分の働きができる。

使用例
USB-SSD起動は通常のパソコンとして常時使用する
マイクロSDカード起動は、いろいろなテストをしたり、いろいろなOSを使うとき使う。

topへ

２．Raspberry PiはいろいろなOSが使える

2.1 Raspberry Pi ImagerからインストールできるOS

2.2 ダウンロードしてインストールできるOS

topへ

３．Raspberry Pi 5にNVMe M.2 SSDを装着する

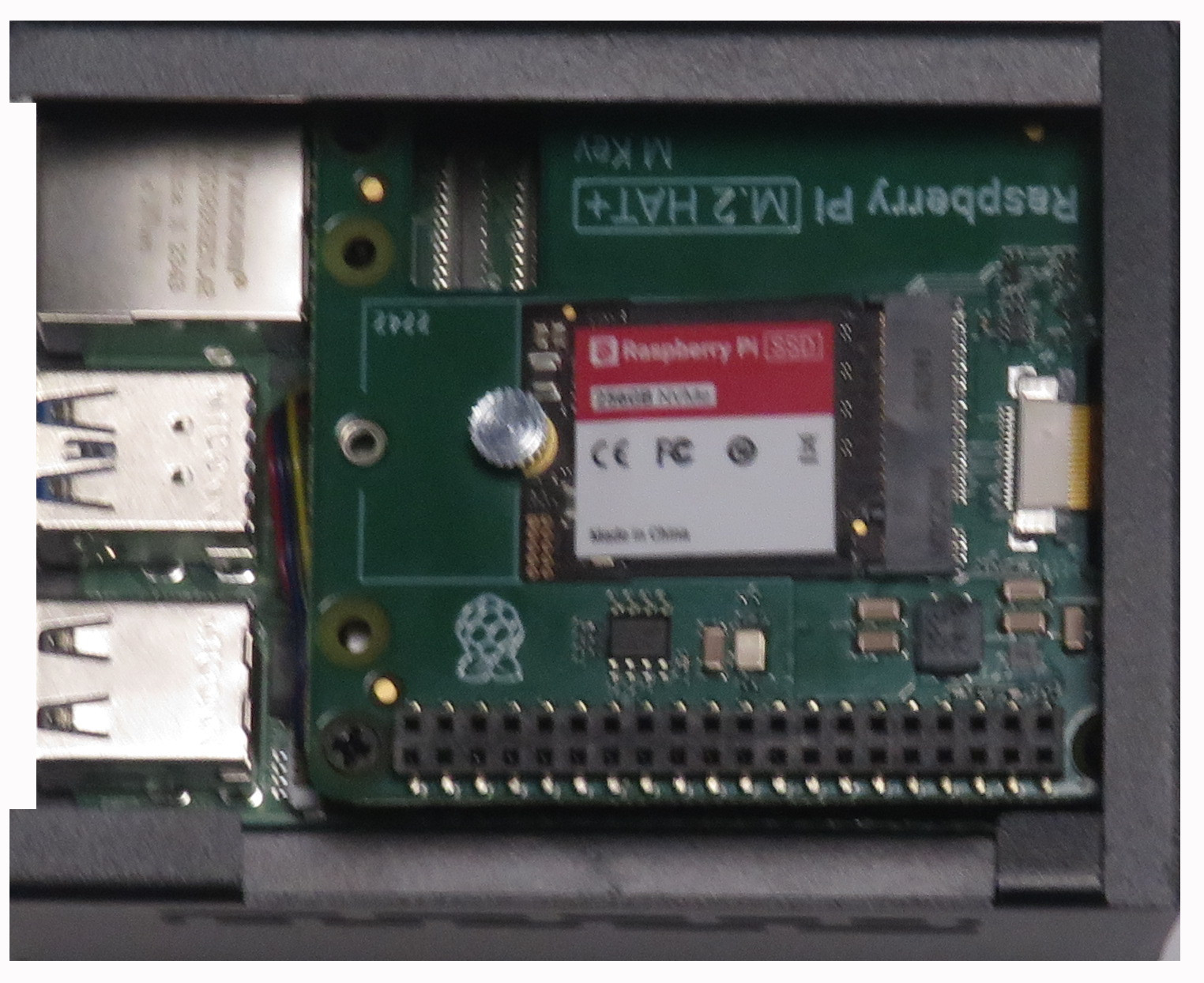

Raspberry Pi 5にRaspberry Pi M.2 HAT+を装着し、それに256GB NVM M.2 SSDを取り付ける


Raspberry Pi 5に アクティブクーラーと（Raspberry Pi M.2 HAT ＋ 256GB NVM M.2 SSD）を装着する

装着

折りたたむ

ケースに入れる

GEEKWORM ラズパイ５用PCIe ケースに格納

topへ

４．マイクロSDカードの内容をNVMe M.2 SSDに書き込む

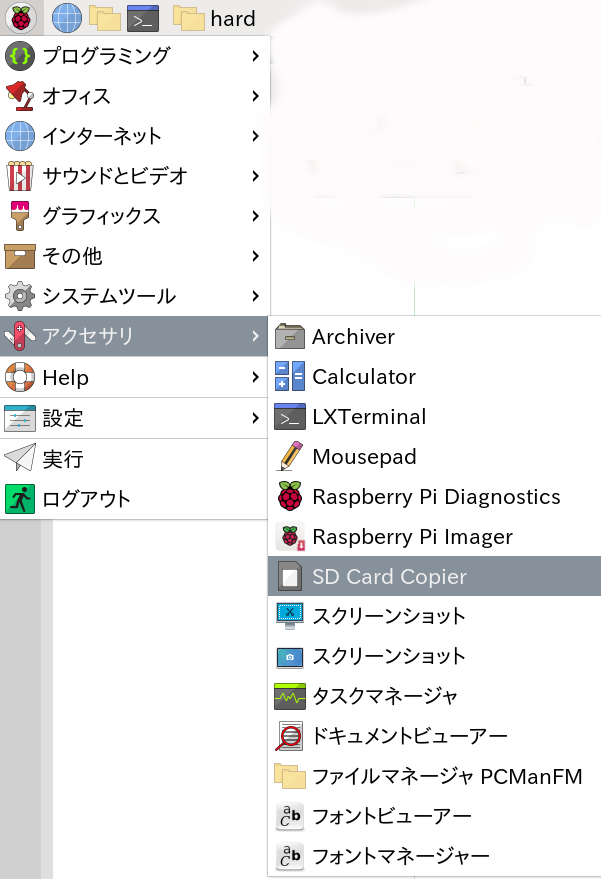

Raspberry Piを起動し、メニューのアクセサリーのSD Card Copierを起動

「Copy From Device(コピー元デバイス)」にmicroSDカード、「Copy to Device(コピー先デバイス)」にRaspberry Pi SSDを指定

「New Partition UUIDs」にチェックを入れてから「Start」をクリック。
マイクロSDカードの内容が丸ごとNVM M.2 SSDにコピーされる。

topへ

５．PCIe 3.0で動作させる

Raspberry Pi SSDはPCIe 3.0に対応しているので、興味のある方はお試しください。
「/boot/firmware/config.txt」を開き

~ $ cd /boot/firmware/
/boot/firmware ~ $ sudo nano config.txt

「dtparam=pciex1 gen=3」を追加する。

~ $ reboot

参照：ディスクへの読み書き速度は、マイクロSDカードに比べSDD起動でPCIe 3.0にするとPCIe ２.0に比べ２倍ほど早くなりますが、 Raspberry pi 5ではPCIe 3.0でどのくらい速度が上がるかは認定されていません。

topへ

６．マイクロSDカード起動とSSD起動の切り替え

raspi-configの起動

ohashi@raspberrypi:~ $ sudo raspi-config

①Advanced Optionを選択	②Boot Orderを選択
③マイクロSDカード起動を選択する場合	③NVMe M.2 SSD起動を選択する場合
④矢印キーで「了解」	⑤矢印キーで「select」
④矢印キーで「Finish」	⑤矢印キーで「はい」で終了

topへ

7．マイクロSDカードのファイルをSSD起動側で編集できる

NVMe-SSD起動するとデスクトップ画面にbootfsとrootfsのアイコンが出現。
rootfsのアイコンをクリックするとマイクロSDカードのOSのhomeにあるファイルをNVMe-SSDのRaspberry Pi 5のアプリを使って高速で編集できます。

topへ

8．かかった経費

Raspberry Pi 5、NVM M.2 SSDセット等実際にかかった経費です（全て税込み価格）。

Raspberry Pi 5 8GB	14,960円　KSY
Raspberry Pi M.2 HATと256GB NVM M.2 SSDのセット	7,260円　KSY
アクティブクーラー	990円　KSY
ACアダプター 5.1V/5.0A	2,387円　スイッチサイエンス
GEEKWORM ラズパイ５用PCIe ケース　P579	2,162円　北摂軽太郎便(楽天）
マイクロSDカード	1000円前後　 32GB,　64GB
合計	28,757円

周辺機器、機材

ワイヤレス キーボード+マウス ロジクール ワイヤレスコンボ MK245 NANO 日本語配列	3,366円　ヨドバシカメラ
液晶ディスプレイ Acer/AlphaLine/27型ワイド/フルHD(1920×1080)/	17,604円　ヨドバシカメラ
HDMIケーブル タイプAオス-タイプDオス(micro) 2m	250円　秋月電子
合計	21,220円

これらは、既にあれば購入する必要はありません。
上記はワイヤレスキーボード・マウスセット、２７インチディスプレーで少し高くなっています。

マウス、ケーブル類まで含めて一式５万円くらいで高速のNVMe-SSD付きのRaspberry Piを購入できます。
ディスプレー、キーボードなどがあれば、３万円以下で済みます。

OSとアプリは全て無償で使えます。　　 ラズパイで使えるアプリ

コストパフォーマンスに優れ、多彩な使い方ができるRaspberry Piはこれからのパソコンとして期待されます。
