電子工作の基礎
LEDを点灯しよう
ラズパイPico内蔵のLEDを点滅させる（Lチカ）
LEDを点滅（チカチカ）させる、Lチカは電子工作で最初にやることでお馴染みのことです。
点滅させるには電源のオン・オフを繰り返せばよいので、これをプログラミングします。ここでRaspberry Pi Pico(ラズパイPico)の登場です。
Raspberry Pi Picoをつなぐを参照してラズパイとラズパイPicoをつなぐ。
2回目以後は、手順の②から⑥までは不要になる。
点滅させるには電源のオン・オフを繰り返せばよいので、これをプログラミングします。ここでRaspberry Pi Pico(ラズパイPico)の登場です。
Raspberry Pi Picoをつなぐを参照してラズパイとラズパイPicoをつなぐ。
2回目以後は、手順の②から⑥までは不要になる。
部品の準備
| No | 部品の名称 | 価格 | 販売サイトのその製品のページ |
|---|---|---|---|
| 1 | Raspberry Pi Picoピンヘッダ実装済 | 990円（税込み） | KSY、 スイッチサイエンス 接続ケーブルが必要 |
| 2 | USB2.0ケーブル(A-microBタイプ)50cm | 165円（税込み） | スイッチサイエンス |
| 3 | ５ｍｍ赤色ＬＥＤ 625nm | 10円,150円/100個 | 秋月電子通商 |
| 4 | カーボン抵抗 | 330Ω | 秋月電子通商 |
| その他、ブレッドボード、ジャンパーワイヤー、 | |||
Raspberry Pi PicoをPCにつなぐ(２回目以降）

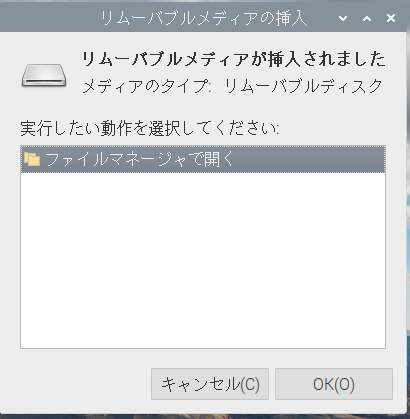

① BOOTSELボタンを押したままにして、PicoをRaspberryPiまたは他のコンピューターのUSBポートに接続する。Picoが接続されたら、
BOOTSELボタンを放すとRaspberry PiなどのPCとRaspberry Pi Picoがつながると下図が表示

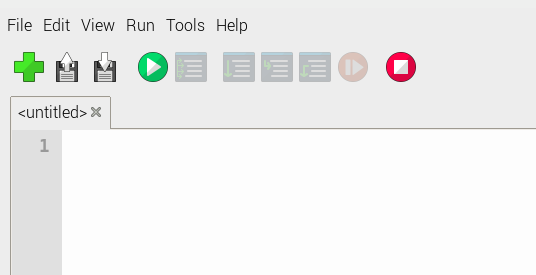

② Pythonの開発環境Thonnyを立ち上げる

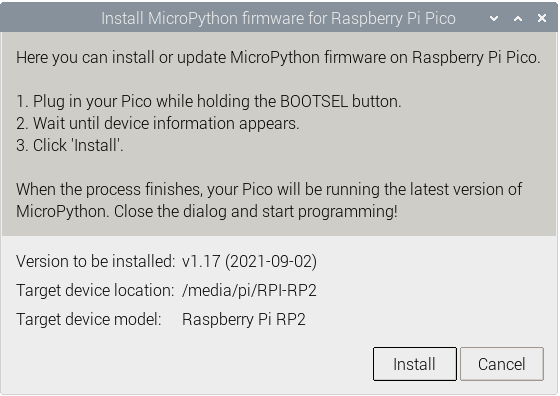

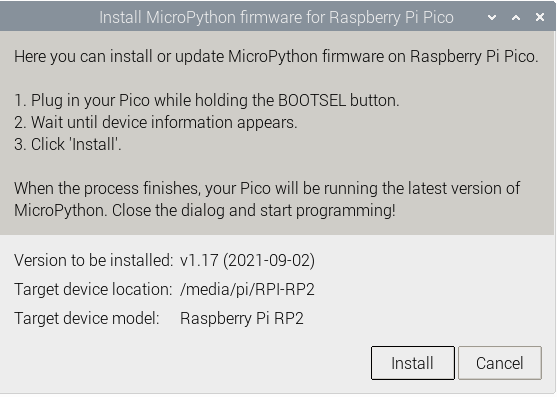

③ RP2がインストールされる

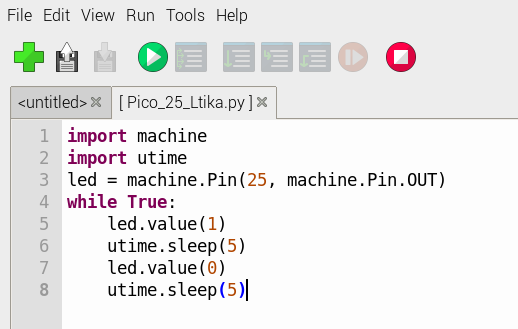

④ Pythonプログラムを書く

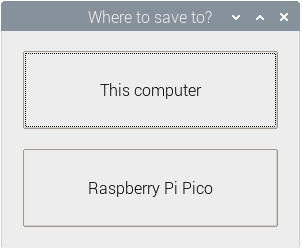

⑤ 保存場所の選択、Rasperry pi Picoを選択する

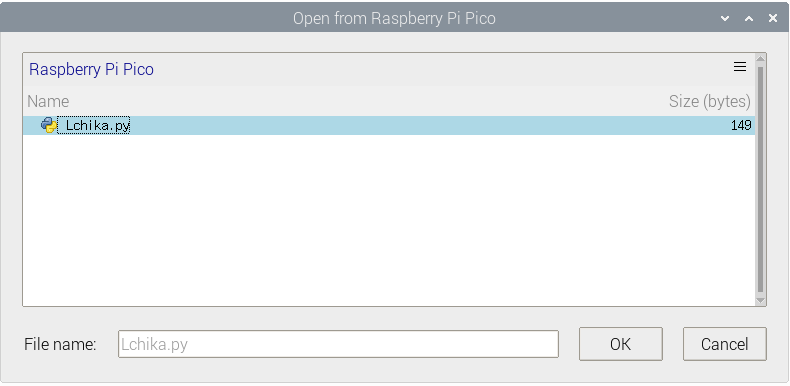

⑥ 名前を付けて保存
⑦ Thonnyで実行ボタンを押す
⑧ Thonnyで実行ボタンを押す

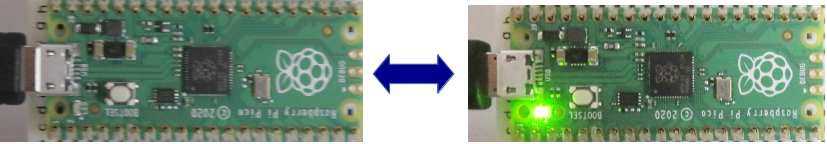

Pin25番の内蔵のLEDが5秒ごとに点滅
ブレッドボード上のLEDを点滅させる

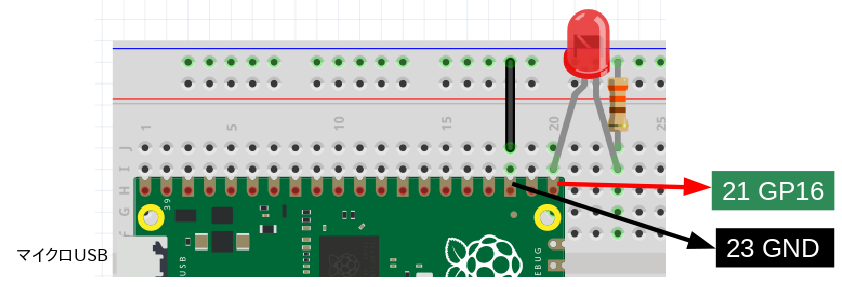

ラズパイPicoの21番ピン、GP16にLEDのアノード（➕）を繋げ、抵抗を挟んで23番ピンのGNDに繋ぐ（下図）
ラズパイPicoをBOOTSELボタンを押しながらラズパイに繋いだ後にThonneyを立ち上げる。

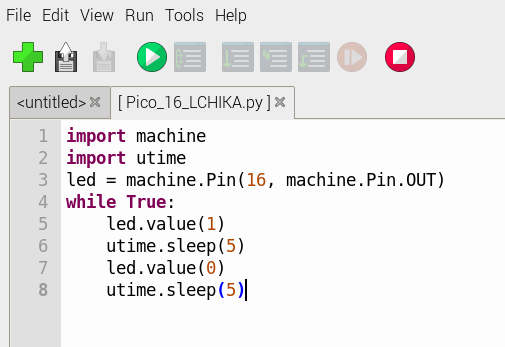

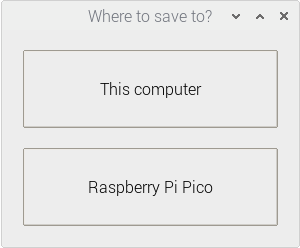

プログラムを書いてからその保先として[Raspberry Pi Pico]を選択

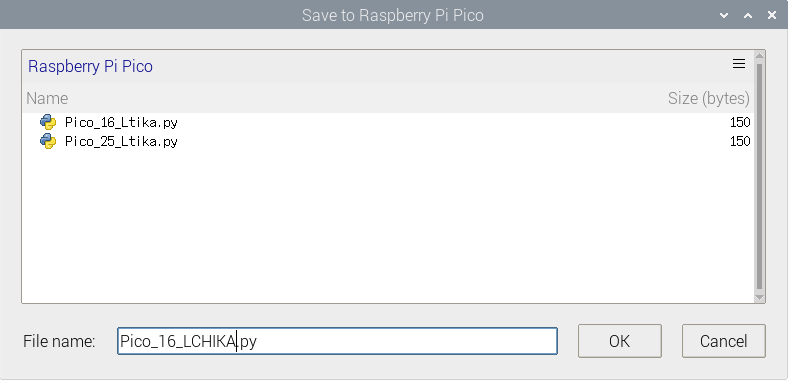

ファイル名を付けて[OK]を押す

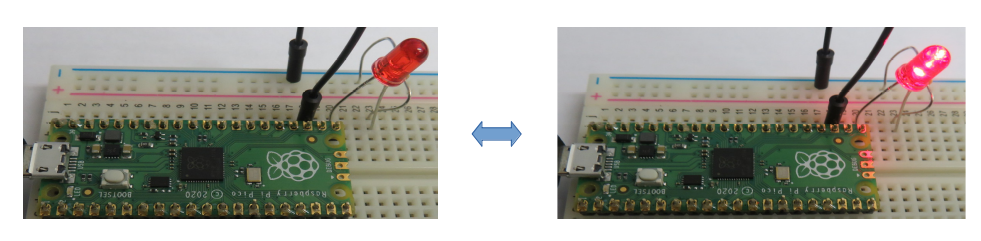

Thonneyの実行ボタン（矢印）を押すとLEDの点滅が始まる
